Das AUTOTERM Baltica System wurde speziell für Fahrzeuge, Boote, Wohnmobile und Sonderanwendungen entwickelt und bietet eine kompakte und effiziente Lösung für Anwender, die zuverlässigen Wärmekomfort, eine kontinuierliche Warmwasserversorgung und flexible Heizmöglichkeiten in einem einzigen System benötigen.
Das System basiert auf einem 13-Liter-Ausgleichsbehälter mit integriertem Wärmetauscher, wodurch Warmwasser bereits etwa 6–10 Minuten nach dem Einschalten zur Verfügung steht.
Zur Bereitstellung zusätzlicher Heizleistung ist das Baltica-System mit zwei elektrischen Heizelementen mit jeweils 800 W ausgestattet, die für den direkten Anschluss an das Stromnetz vorgesehen sind. Die Heizelemente verfügen über einen werkseitig auf 90 °C eingestellten Thermostaten sowie über eine Sicherheitsabschaltung im Temperaturbereich von 91–95 °C.
Anwendungsbereiche
Warmwasserversorgung
Wassergeführte Heizsysteme mit Heizkörpern
Heizsysteme mit Gebläsekonvektoren (Fan-Coils)
Zusätzliche Beheizung von Nebenräumen bei Verwendung von Baltica Control
Marine-, Wohnmobil-, Fahrzeug- und Sonderanwendungen
Wesentliche Vorteile
All-in-One-Lösung für die Erwärmung von Wasser, Luft und Kühlmittel
Integrierter 13-Liter-Ausgleichsbehälter mit internem Wärmetauscher
Warmwasserverfügbarkeit bereits nach ca. 6–10 Minuten
Zwei integrierte elektrische Heizelemente mit jeweils 800 W für zusätzliche Unterstützung im Netzbetrieb
Möglichkeit zur Innenraumbeheizung über Heizkörper oder Gebläsekonvektoren
Geeignet sowohl für den Stand-alone-Betrieb als auch für die Integration in kundenspezifische Heizsysteme
Wichtig: Das AUTOTERM Baltica System und die Steuereinheit Baltica Control sind ausschließlich für den Betrieb mit der speziellen Heizgeräteversion AUTOTERM Baltica Flow 5 ausgelegt. Standardmäßige AUTOTERM Flow 5 Heizgeräte sind weder mit dem Betrieb des Baltica Systems noch mit den Funktionen von Baltica Control kompatibel.
Warmwasserleistung
Das Baltica-System nutzt einen internen Wärmetauscher zur sofortigen Bereitstellung von Warmwasser. Um eine konstante Warmwasserversorgung sicherzustellen, muss ein Durchflussregler installiert werden.
Die empfohlene Wasserdurchflussmenge beträgt 3,5 l/min und gewährleistet eine stabile Wassertemperatur sowie einen zuverlässigen Betrieb.

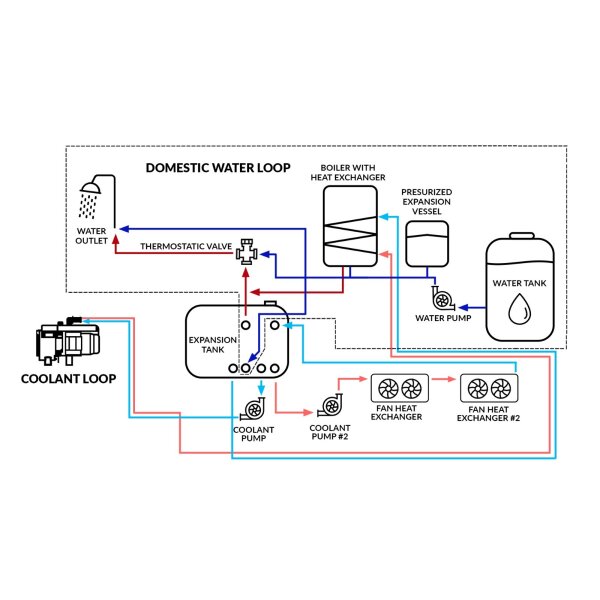

Luft- und Innenraumheizung
Neben der Warmwasserbereitung kann Baltica auch die Innenraumheizung unterstützen, wenn kompatible Heizkomponenten wie Heizkörper oder Gebläsekonvektoren (Fan-Coils) angeschlossen werden.
In Verbindung mit Baltica Control kann das System den Heizbedarf automatisch verwalten und Lüfter oder Heizgeräte von Drittanbietern über ein relaisgesteuertes „Heat-on-Demand“-Signal ansteuern.
Unterstützung der Heizung über das Stromnetz (GRID)
Die integrierten netzbetriebenen Heizelemente sind unabhängige Heizgeräte, die zur Aufrechterhaltung der Kühlmitteltemperatur bei Anschluss an Landstrom oder eine externe Stromversorgung ausgelegt sind.
Das System kann entweder gemeinsam mit dem Baltica Flow 5 für zusätzliche Heizleistung oder im reinen GRID-Betrieb (GRID-only) betrieben werden. In diesem Modus kann die gespeicherte Wärme für die Warmwasserbereitung und die Raumheizung genutzt werden, ohne dass das Heizgerät betrieben werden muss.
Ist der GRID-Modus aktiviert, werden die Einstellungen des Baltica Flow 5 gesperrt. Um den Betrieb des Baltica Flow 5 wieder zu ermöglichen, muss der GRID-Modus zunächst deaktiviert werden.
Steuerungsoptionen
Push Control
Grundlegende Steuerung
Automatischer Start und Stopp der Pumpe
Automatische Abschaltung des Lüfters bei Erreichen der Solltemperatur
Baltica Control
Automatische Pumpensteuerung
Automatisches Management der Heizlüfter
Abschaltung des Lüfters bei Erreichen der Solltemperatur
Funktion zur Beheizung eines zusätzlichen Nebenraums
Installationshinweise
Der Ausgleichsbehälter des Baltica-Systems muss senkrecht montiert werden.
Der Behälter muss mit den originalen Halterungen sicher befestigt werden.
Andere Einbaulagen sind nicht zulässig.
Ein Mindestabstand von 5 cm muss auf allen Seiten eingehalten werden.
Das System muss in einem ausreichend belüfteten Bereich installiert werden.
Die Länge der Kühlmittelleitungen zwischen Heizgerät und Behälter darf 3 Meter nicht überschreiten.
Bei getrennter Montage muss sich das Heizgerät innerhalb von ±50 cm zur Mittellinie des Behälters befinden.
Zur Vermeidung des Austritts von Kühlmittel oder Dampf in den Innenraum muss eine Überlaufleitung angeschlossen werden.
Anforderungen an das Kühlmittel
Wir empfehlen die Verwendung von AUTOTERM Aluminium EKO Coolant – einem speziellen Kühlmittel auf Propylenglykolbasis, das für einen sicheren und zuverlässigen Betrieb des Baltica-Systems entwickelt wurde. Alternativ können andere nicht korrosive Propylenglykol-Kühlmittel verwendet werden, sofern sie die gleichen Spezifikationen wie Aluminium EKO Coolant aufweisen.
Wasser darf nicht als Kühlmittel verwendet werden. Für Anwendungen außerhalb der Warmwasserbereitung kann Frostschutzmittel vom Typ G13 eingesetzt werden.
Technische Daten
Behältervolumen: 13 l
Maximaler Betriebsdruck: 1,1 bar
Prüfdruck: 1,9 bar
Maximale Kühlmitteltemperatur: 90 °C
Heizelemente: 2 × 800 W
Gesamte elektrische Heizleistung: 1600 W
Thermostat: 90 °C
Sicherheitsabschaltung: 91–95 °C
Empfohlene Wasserdurchflussmenge: 3,5 l/min
Kühlmittel: ausschließlich Propylenglykol für Anwendungen mit Warmwasserbereitung
Betriebs- und Wartungsempfehlungen
Das System regelmäßig auf Dichtheit prüfen und die korrekte Funktion des Sicherheitsventils sicherstellen.
Elektrische Anschlüsse alle 6 Monate kontrollieren.
Das Kühlmittel einmal jährlich überprüfen.
Das System alle zwei Jahre spülen.
Wichtig: Installation und Wartung müssen gemäß der offiziellen AUTOTERM Baltica-Anleitung und durch qualifiziertes Fachpersonal durchgeführt werden. Unsachgemäße Installation, die Verwendung ungeeigneter Kühlmittel oder nicht autorisierte Änderungen können die Leistung, Sicherheit und Garantiebedingungen des Systems beeinträchtigen.
